Middenspanningsmotor 315X1-2-185 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 185 kW, Snelheid= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,1%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 65 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1740 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 16.855,09*

Details

Middenspanningsmotor 315X2-2-200 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 200 kW, Toerental= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,3%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 65 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1800 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 17.999,99*

Details

Middenspanningsmotor 315X3-2-220 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 220 kW, Toerental= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,4%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 65 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1860 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 18.893,95*

Details

Middenspanningsmotor 315X4-2-250 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 250 kW, Toerental= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,4%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 65 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1930 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 19.450,97*

Details

Middenspanningsmotor 315X1-4-185 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 185 kW, Snelheid= 1500 tpm, design= B3, Spanning= 6kV, Rendement= 94,3%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1750 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 20.529,71*

Details

Middenspanningsmotor 315X5-2-280 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 280 kW, Toerental= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,4%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 65 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2000 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 21.131,76*

Details

Middenspanningsmotor 315X2-4-200 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 200 kW, Snelheid= 1500 tpm, design= B3, Spanning= 6kV, Rendement= 94,3%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1800 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 21.343,86*

Details

Middenspanningsmotor 315X3-4-220 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 220 kW, Snelheid= 1500 tpm, design= B3, Spanning= 6kV, Rendement= 94,5%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1870 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 22.221,07*

Details

Middenspanningsmotor 315X1-6-185 kW-6pol-B3

MiddelSpanningsmotor, Vermogen= 185 kW, Snelheid= 1000 tpm, design= B3, Spanning= 6kV, Rendement= 93,3%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2050 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 22.511,47*

Details

Middenspanningsmotor 315X2-6-200 kW-6pol-B3

MiddelSpanningsmotor, Vermogen= 200 kW, Snelheid= 1000 tpm, design= B3, Spanning= 6kV, Rendement= 93,4%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2120 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 23.441,76*

Details

Middenspanningsmotor 355X3-2-315 kW-2pol-B3- 10kV

MiddelSpanningsmotor, Vermogen= 315 kW, Toerental= 3000 tpm, Ontwerp= B3, Spanning= 10kV, Rendement= 94,2%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 75 x 140mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2440 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 23.556,67*

Details

Middenspanningsmotor 315X4-4-250 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 250 kW, Snelheid= 1500 tpm, design= B3, Spanning= 6kV, Rendement= 94,5%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 1940 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 23.623,86*

Details

Middenspanningsmotor 355X1-2-315 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 315 kW, Toerental= 3000 tpm, Ontwerp= B3, Spanning= 6kV, Rendement= 94,6%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 75 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2240 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 24.211,37*

Details

Middenspanningsmotor 315X5-4-280 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 280 kW, Snelheid= 1500 tpm, design= B3, Spanning= 6kV, Rendement= 94,5%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 80 x 170 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2085 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 24.769,11*

Details

Middenspanningsmotor 355X4-2-355 kW-2pol-B3- 10kV

MiddelSpanningsmotor, Vermogen= 355 kW, Toerental= 3000 tpm, Ontwerp= B3, Spanning= 10kV, Rendement= 94,4%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 75 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2600 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 24.940,23*

Details

Middenspanningsmotor 355X2-2-355 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 355 kW, Toerental= 3000 tpm, Ontwerp= B3, Spanning= 6kV, Rendement= 94,7%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 75 x 140mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2340 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 25.664,04*

Details

Middenspanningsmotor 355X3-2-400 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 400 kW, Toerental= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,7%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 75 x 140mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2440 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 27.203,89*

Details

Middenspanningsmotor 355X1-4-315 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 315 kW, Snelheid= 1500 tpm, Ontwerp= B3, Spanning= 6kV, Rendement= 94,6%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 100 x 210 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2380 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 27.715,83*

Details

Middenspanningsmotor 355X4-2-450 kW-2pol-B3

MiddelSpanningsmotor, Vermogen= 450 kW, Toerental= 3000 tpm, design= B3, Spanning= 6kV, Rendement= 94,8%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 75 x 140 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2550 kg, Bedrijfsmodus= S1- 100% ED. 2-polige motoren zijn niet geschikt voor tweerichtingsrotatie en kunnen alleen worden aangedreven met een Koppeling. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 28.836,10*

Details

Middenspanningsmotor 355X1-6-250 kW-6pol-B3

MiddelSpanningsmotor, Vermogen= 250 kW, Toerental= 1000 tpm, design= B3, Spanning= 6kV, Rendement= 93,6%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 100 x 210 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2600 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 29.299,85*

Details

Middenspanningsmotor 355X2-4-355 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 355 kW, Snelheid= 1500 tpm, Ontwerp= B3, Spanning= 6kV, Rendement= 94,7%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 100 x 210 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2490 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 29.378,77*

Details

Middenspanningsmotor 355X3-4-315 kW-4pol-B3- 10kV

MiddelSpanningsmotor, Vermogen= 315 kW, Snelheid= 1500 tpm, Ontwerp= B3, Spanning= 10kV, Rendement= 94,2%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 100 x 210 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2620 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 of IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 29.486,08*

Details

Middenspanningsmotor 355X2-6-280 kW-6pol-B3

MiddelSpanningsmotor, Vermogen= 280 kW, Snelheid= 1000 tpm, design= B3, Spanning= 6kV, Rendement= 93,8%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 100 x 210 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2720 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 31.057,85*

Details

Middenspanningsmotor 355X3-4-400 kW-4pol-B3

MiddelSpanningsmotor, Vermogen= 400 kW, Snelheid= 1500 tpm, design= B3, Spanning= 6kV, Rendement= 94,9%, Lakwerk= RAL 5010 (gentiaanblauw), Beschermingsklasse= IP54, As= 100 x 210 mm, Temperatuursensor= 3 x PTC-thermistors, Gewicht= 2620 kg, Bedrijfsmodus= S1- 100% ED. Volgens VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen worden uitgevoerd door een gekwalificeerde uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen. Alle productfoto's zijn vrijblijvende voorbeelden!

€ 31.141,51*

Details

Hoogwaardige middenspanningsmotoren

Deze grote industriële motoren zijn verkrijgbaar tot 40.000KW en werken op middenspanning. In de regel Dit zijn meestal op maat gemaakte motoren die volgens de specificaties van de klant worden vervaardigd. Het aantal poolparen ligt tussen 2 en 20 polen. De beschermingsgraad is verkrijgbaar in IP23, IP55 tot IP65.

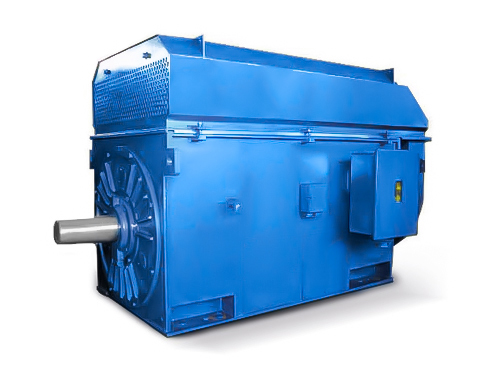

Middenspanningsmotor met luchtkoeling

Middenspanningsmotoren - typen koeling

IC 411, lamellengekoeld
IC 611, met lucht-lucht-warmtewisselaar
IC 81W, met lucht-water-warmtewisselaar
IC 01, geventileerd

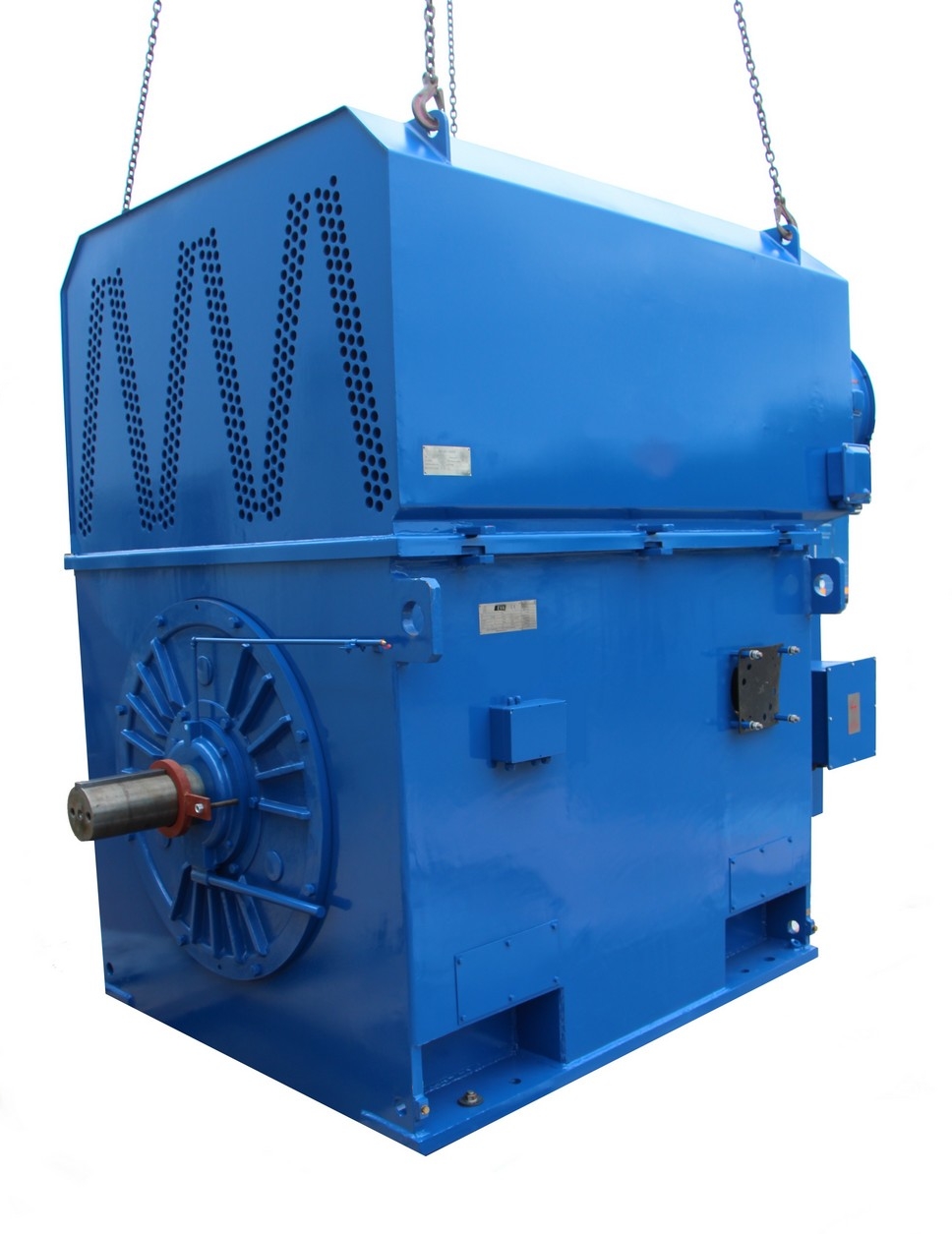

Sleepringrotor - Middenspanningsmotor

Algemene nominale spanningen

50 Hz: 2000V / 3000V / 3300V / 5000V / 5500V / 6000V / 6300V / 6600V / 10000V / 10500V / 11000V

60 Hz: 4160 V / 13800 V. De toegestane spanningstolerantie is ± 5%. Speciale spanningen en spanningstoleranties zijn op aanvraag verkrijgbaar.

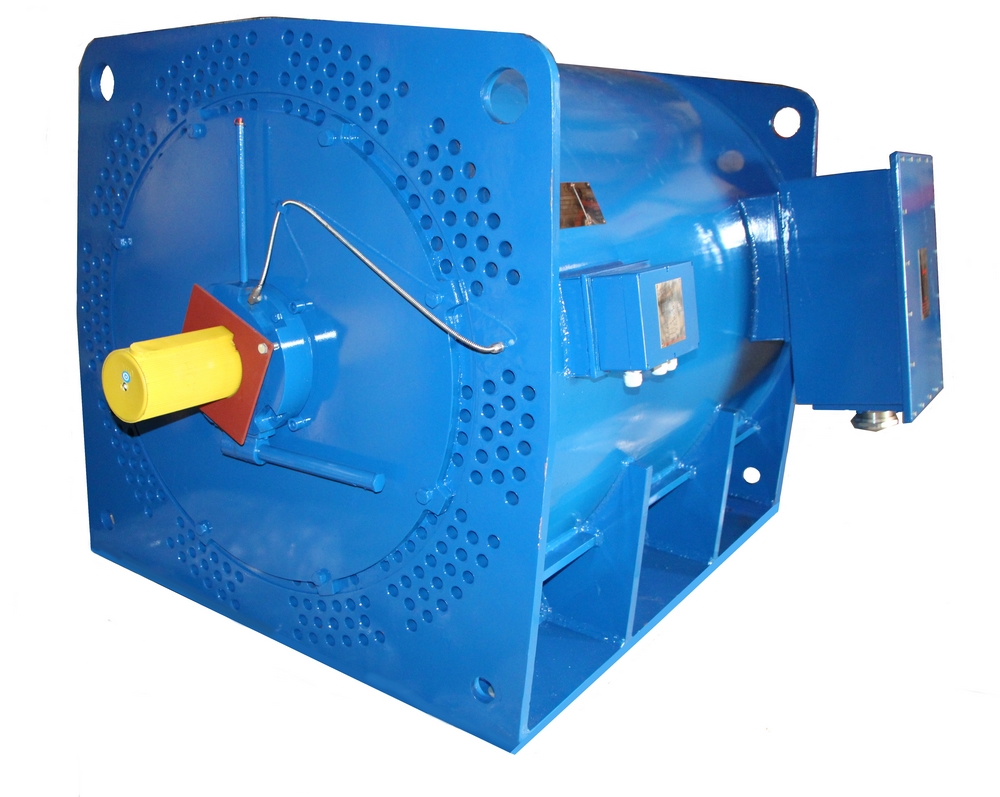

Middenspanningsmotor met buiskoeling

Tests

De volgende optionele motortests worden in de fabriek uitgevoerd:
Hoogspanningstest, controle van de draairichting, meting van de wikkelweerstand, isolatieweerstandstest, Nullasttest, kortsluittest, meting van de trillingsintensiteit, meting van de asspanning, functionele controle van accessoires, geluidsmeting, visuele inspectie en documentatie. Test met volledige belasting indien nodig, Verwarmingstest, schokpulstest en meting van de dissipatiefactor zijn mogelijk.

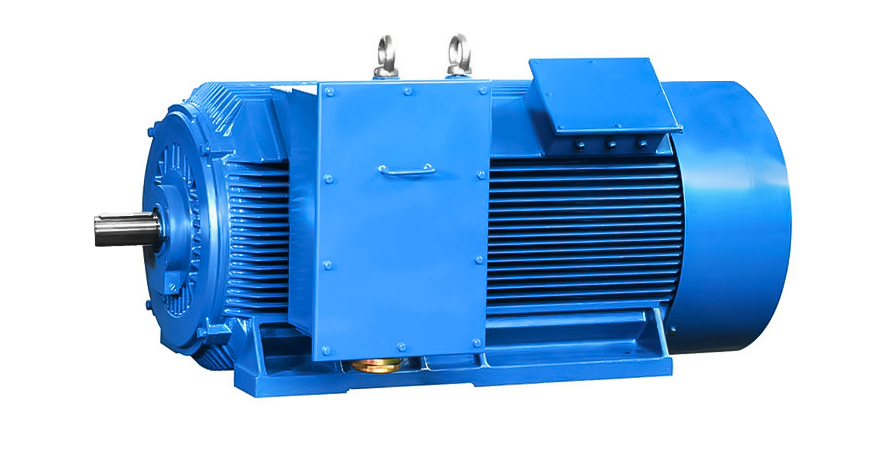

Ribgekoelde middenspanningsmotor met klemmenkast bovenop

Motorbeveiliging / bewaking

De hoogwaardige middenspanningsmotoren kunnen worden geleverd met temperatuurbewaking voor wikkeling en lager bijv. 6 x Pt100 weerstandsthermometers in de statorwikkeling en 2 x Pt100 Weerstandsthermometers in de lagers aan A + B zijde. De aansluitklemmen van de thermometerszijn ontworpen in een aparte aansluitdoos. Bovendien is er op verzoek een groot aantal andere Sensoren op aanvraag verkrijgbaar. De meeste motoren worden geleverd met een stilstandsverwarming.
